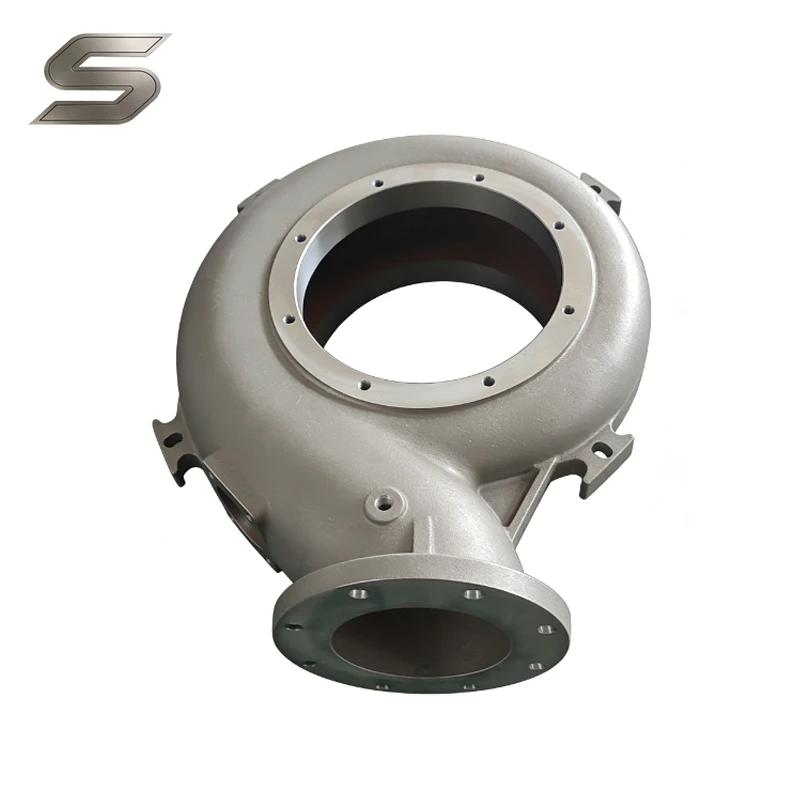

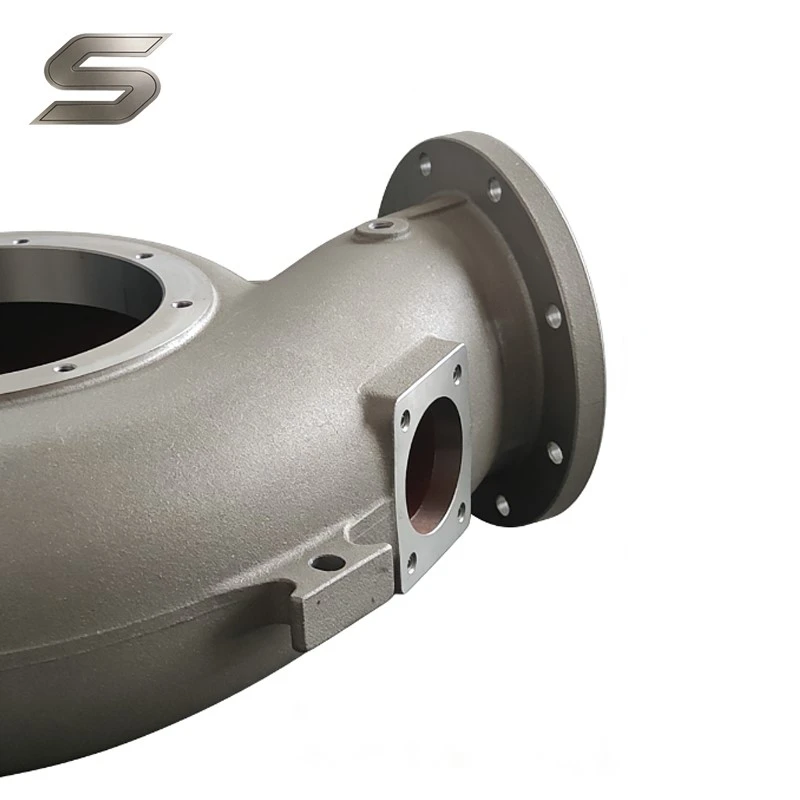

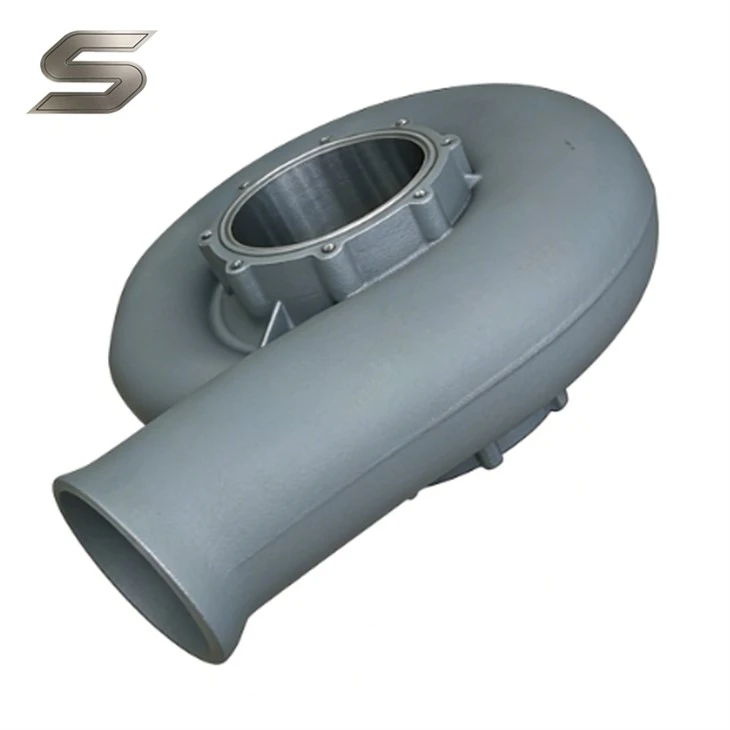

Đúc vỏ xoắn ốc là gì?
Đúc vỏ xoắn ốc là một bộ phận đúc kim loại có hình dạng xoắn ốc. Nó bao quanh các cánh quạt, tiếp nhận chất lỏng thải ra từ cánh quạt, làm giảm vận tốc của chất lỏng thông qua kênh xoắn ốc mở rộng của nó.
Đúc vỏ xoắn ốc cũng có thể giúp chất lỏng phân bố đều xung quanh bánh công tác, giảm độ rung và mài mòn quá mức của các bộ phận. Nó duy trì tốc độ dòng chảy của chất lỏng về phía khuếch tán và dẫn chất lỏng đến đầu ra, đảm bảo thiết bị hoạt động ổn định và hiệu quả.
Vỏ xoắn ốc, đặc biệt là vỏ xoắn ốc-hạng nặng, thường được sản xuất thông qua quy trình đúc. Kim loại nóng chảy được đổ vào khuôn có hình dạng xoắn ốc mong muốn. Sau khi đông cứng lại, khuôn được lấy ra để tạo thành vỏ xoắn ốc cuối cùng.
Những sản phẩm nào sử dụng đúc vỏ xoắn ốc?
Đúc vỏ xoắn ốc được sử dụng rộng rãi trong các thiết bị xử lý chất lỏng, bao gồm:
- Máy bơm ly tâm: đây là ứng dụng phổ biến nhất của đúc vỏ xoắn ốc, bao gồm máy bơm nước làm mát, máy bơm tuần hoàn dầu nóng, máy bơm khử nước, máy bơm bùn và máy bơm cấp nước.
- Quạt ly tâm và máy thổi: Quạt ly tâm và máy thổi sử dụng vỏ đúc xoắn ốc để dẫn luồng không khí và giảm thiểu nhiễu loạn, đồng thời chuyển đổi động năng thành năng lượng áp suất. Chúng được sử dụng rộng rãi trong thông gió công nghiệp, hệ thống HVAC, nhà máy hóa chất (để chuyển khí ăn mòn) và nhà máy điện (để xử lý khí thải). Vỏ đúc xoắn ốc thường sử dụng thép không gỉ (304/316) cho khí ăn mòn hoặc nhôm để đáp ứng nhu cầu thông gió nhẹ.
- Tua bin công nghiệp: Tua bin công nghiệp nhỏ như tua bin hơi nước siêu nhỏ hoặc tua bin khí sử dụng vỏ đúc dạng xoắn ốc để dẫn chất lỏng tới bánh công tác.
- Hệ thống HVAC lớn: Trong hệ thống HVAC của tòa nhà thương mại và công nghiệp, vỏ đúc xoắn ốc được sử dụng trong các bộ xử lý không khí lớn, để quản lý việc lưu thông không khí và thông gió.
Vật liệu và quy trình đúc để đúc vỏ xoắn ốc
- Gang: gồm gang xám và gang dẻo. Gang là vật liệu tiết kiệm chi phí nhất-để làm vỏ xoắn ốc. Hầu hết các thiết bị áp suất trung bình-thấp, chẳng hạn như máy bơm cấp nước và máy bơm làm mát công nghiệp đều sử dụng vỏ xoắn ốc bằng gang.
- Thép không gỉ: bao gồm 304, 316, thép không gỉ song, v.v. Vỏ đúc bằng thép không gỉ có khả năng chống ăn mòn tốt, lý tưởng để xử lý chất lỏng có tính axit, kiềm hoặc mặn. Nó phù hợp cho máy bơm hóa chất và máy bơm nước biển.
- Nhôm: Nhôm là vật liệu nhẹ. Vỏ nhôm xoắn ốc đúc được sử dụng rộng rãi trong quạt và máy thổi.
Quá trình đúc
- Đúc cát: đúc cát là quy trình tiết kiệm chi phí nhất-để đúc vỏ xoắn ốc, nó phù hợp để sản xuất hàng loạt vỏ xoắn ốc bằng gang hoặc thép đúc và cho vỏ xoắn ốc có độ phức tạp từ đơn giản đến trung bình.
- Đúc mẫu chảy (đúc sáp bị mất): đúc mẫu chảy có độ chính xác cao, phù hợp với các mẫu đúc vỏ xoắn ốc bằng thép không gỉ, đảm bảo dung sai nghiêm ngặt và độ hoàn thiện bề mặt mịn.
- Đúc khuôn trọng lực: Đối với đúc vỏ xoắn ốc bằng nhôm, đúc khuôn trọng lực có bề mặt hoàn thiện tốt hơn, độ chính xác kích thước cao hơn và chất lượng bề mặt tốt hơn so với đúc cát. Đối với vật đúc vỏ xoắn ốc bằng nhôm có rãnh bên trong phức tạp, chúng ta cũng có thể sử dụng khuôn đúc trọng lực với lõi cát phủ nhựa, vừa đảm bảo khả năng định hình vừa đảm bảo bề mặt đúc nhẵn.
- Đúc cát nhựa: quá trình đúc này được sử dụng để đúc vỏ xoắn ốc bằng gang hoặc đúc vỏ xoắn ốc bằng thép đúc với các kênh bên trong phức tạp, chẳng hạn như vỏ xoắn ốc đôi.
Làm thế nào để đảm bảo chất lượng của vật đúc vỏ xoắn đáp ứng yêu cầu?
Shata Machinery sẽ cung cấp cho khách hàng các báo cáo kiểm tra chất lượng toàn diện, bao gồm:
- Kiểm tra vật liệu (phân tích quang phổ) để xác minh thành phần vật liệu
- Báo cáo đặc tính cơ học để đảm bảo độ bền và hiệu suất tốt
- Báo cáo kích thước để đảm bảo vật đúc vỏ xoắn ốc đáp ứng các yêu cầu về dung sai
- Kiểm tra áp suất để đảm bảo vật đúc vỏ xoắn ốc có thể chịu được áp suất làm việc
- NDT (thử nghiệm không{0}}phá hủy) (thử nghiệm siêu âm, thử nghiệm hạt từ tính), để tránh các khuyết tật đúc bên trong và bên ngoài.
Sự khác biệt về chi phí giữa các vật liệu và quy trình đúc khác nhau là gì? Làm cách nào để chọn-tùy chọn hiệu quả nhất?
Đúc cát bằng gang là phương pháp-hiệu quả nhất về mặt chi phí đối với vỏ xoắn ốc; Đúc nhôm trọng lực là chi phí trung bình cho vỏ xoắn ốc; và thép không gỉ đúc đầu tư hoặc thép không gỉ đúc sáp bị mất là đắt nhất cho vỏ xoắn ốc.
Sự phù hợp nhất của vật đúc vỏ xoắn ốc tùy thuộc vào yêu cầu ứng dụng của bạn, ví dụ: máy bơm nước thông thường sử dụng vật đúc bằng gang đúc, máy bơm hóa chất hoặc nước biển sử dụng vật liệu đúc đầu tư bằng thép không gỉ, hệ thống thông gió hoặc nhôm đúc trọng lực nhẹ.
Hãy cho Shata biết yêu cầu chi tiết của bạn, chúng tôi sẽ giúp bạn chọn phương án phù hợp nhất cho mình!
Các giới hạn của việc đúc xoắn ốc tùy chỉnh là gì?
Là nhà cung cấp các loại vật đúc khác nhau, Shata Machinery chủ yếu sản xuất vật đúc vỏ xoắn ốc theo bản vẽ 2D/3D của khách hàng.
Cần phải biết các giới hạn chính dưới đây trước khi tùy chỉnh vật đúc vỏ xoắn ốc:
- Khả năng đúc vật liệu: một số hợp kim không thể đúc được, một số có thể yêu cầu quy trình đúc chuyên dụng. Lên kế hoạch chuyên nghiệp trước có thể giúp bạn tránh được thất bại, tiết kiệm chi phí và thời gian.
- Độ phức tạp của hình dạng: các kênh bên trong cực kỳ phức tạp có thể yêu cầu nhiều khuôn lõi, điều này có thể ảnh hưởng đến độ chính xác của vật đúc vỏ xoắn ốc. Để đảm bảo tùy chỉnh thành công, hãy cung cấp các bản vẽ hoàn chỉnh với dung sai kích thước rõ ràng, yêu cầu về độ nhám bề mặt và điều kiện làm việc (áp suất, nhiệt độ, loại chất lỏng).
Với nhiều thập kỷ kinh nghiệm và các chứng chỉ ISO 9001, 14001 và 45001, Shata Machinery là chuyên gia chuyên nghiệp và đối tác đáng tin cậy cho các sản phẩm đúc vỏ xoắn ốc của bạn.
Hãy liên hệ với chúng tôi ngay bây giờ để nhận báo giá về sản phẩm đúc vỏ xoắn ốc: info@shatamachinery.com
